Sistema Antidron de Seguimiento de Espectro Completo de 12Kkm - Edición de Evidencia en Video

Ⅰ. Descripción general del producto

Este dispositivo integra detección de espectro completo, posicionamiento de drones y pilotos, captura y almacenamiento de video FPV. Es capaz de identificar con precisión cuadricópteros, drones de ala fija, tipos DIY y drones FPV en entornos electromagnéticos complejos, y proporciona alertas audibles, visuales y de vibración. Se utiliza principalmente en escenarios como patrullas de rutina, protección de activos críticos, operaciones en equipo e investigación y recopilación de pruebas.

Ⅱ. Características del producto

1. Detección de banda completa:

Cubre la banda de frecuencia completa de 70 MHz a 6,2 GHz.

2. Cobertura de banda FPV:

Cobertura completa de la transmisión de video analógico de 300 MHz a 6,2 GHz.

3. Posicionamiento de precisión:

Supervisa la información multidimensional de los drones, incluida la ubicación (latitud y longitud, azimut), la velocidad, la trayectoria de vuelo y la posición del control remoto (latitud y longitud, azimut).

4. Intercepción de video:

Capaz de interceptar todas las transmisiones de video analógicas para analizar las intrusiones FPV y la dinámica en tiempo real desde la "perspectiva en primera persona".

5. Capacidad de detección superior:

El rango de detección y descifrado puede alcanzar hasta 12 km.

6. Notificación de alarma multi-extremo:

Envía información de alarma a múltiples dispositivos móviles, lo que permite la colaboración en equipo y una respuesta eficiente

Ⅲ. Análisis de características

1. Cuatro modos de detección y análisis

Detección de espectro + descifrado DID + descifrado RID + detección de transmisión de video FPV

2. Intercepción de video FPV en tiempo real

Detección de transmisión de video de banda completa: muestra video en tiempo real con latencia "0".

3. Identificación y localización de ultra largo alcance

Rango de detección y descifrado: Hasta 12 km+ (verificado por múltiples pruebas de campo).

4.Cinco métodos de uso diversos

Mochila + portátil + montaje en trípode + montaje en vehículo + instalación permanente

5.Notificación de alarma multi-extremo

Admite la visualización y el control del dispositivo en una tableta. La información de alarma se envía a aplicaciones móviles (múltiples dispositivos) o centros de comando a través de la red local/la nube.

Ⅳ. Especificaciones del producto

1. Tipos de identificación:

Cubre los drones principales como DJI, Autel, Hubsan, así como drones de carreras FPV y drones DIY, lo que representa el 98% de los drones en el mercado.

2. Rango de frecuencia:

Admite el escaneo personalizable de 70 MHz a 6,2 GHz (bandas de detección predeterminadas: 400 MHz, 800 MHz, 900 MHz, 1,2 GHz, 1,4 GHz, 2,4 GHz, 5,2 GHz, 5,8 GHz; otras bandas pueden ser configuradas por el usuario).

3. Detección de transmisión de video FPV:

Admite la detección de todas las transmisiones de video analógicas dentro de la banda de 300 MHz a 6 GHz (personalización del usuario admitida).

4. Modelos de drones para la localización:

Serie completa de drones DJI, modelos seleccionados de drones Autel.

Ⅴ. Especificaciones del producto

Ⅵ. Características del software del producto

1. Recepción de señal de alarma: La tableta proporciona una señal de alarma audible al recibiruna alarma del dispositivo host (se puede desactivar manualmente).

2. Localización de drones: Capaz de localizar la posición de los drones.

3. Localización del piloto: Capaz de localizar la posición del operador del dron.

4. Número de serie único: Puede identificar el número de serie único de los drones.

5. Lista blanca y lista negra: Los drones con números de serie únicos se pueden agregar a una lista blanca; el sistema emitirá una alarma automáticamente cuando se detecten drones que no estén en la lista blanca.

6. Seguimiento de trayectoria: Puede mostrar múltiples trayectorias de vuelo de drones simultáneamente.

7. Mapa electrónico: Cuenta con capacidades de mapa electrónico tanto en línea como fuera de línea.

8. Reproducción de trayectoria: Capaz de reproducir trayectorias de vuelo.

9. Consulta de registro histórico: Permite consultar y descargar registros históricos (registros de detección).

10. Interfaz de suplantación de navegación: Equipado con una interfaz reservada parasuplantación de navegación.

11. Modo de funcionamiento: Admite la implementación local y en la nube (con futura actualización a la nube).

12. Acceso multi-dispositivo: Capaz de admitir el acceso desde múltiples dispositivos.

13. Visualización de video en tiempo real: Capaz de mostrar transmisiones de video en tiempo real.

Ⅶ. Características del hardware del producto

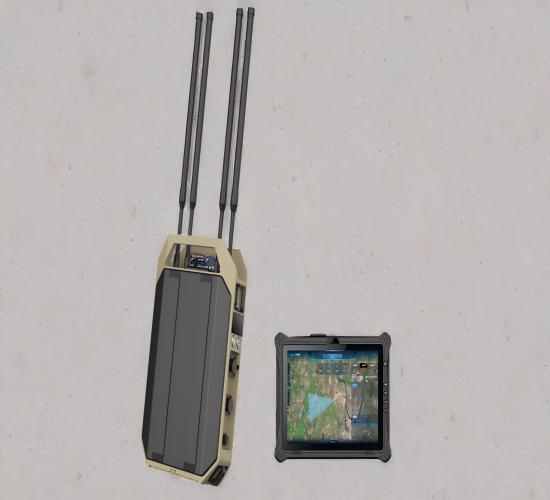

1. Dimensiones del dispositivo: Aproximadamente 343 mm × 230 mm × 86 mm (L × A × A).

2. Batería: Extraíble, con una capacidad de 25 Ah; dimensiones 65 mm × 73 mm × 148 mm.

3. Interfaz de actualización para placas adicionales (USB).

4. Interfaz de carga (utilizando una estructura especial de enchufe de aviación).

5. Diseño a prueba de agua de la estructura del dispositivo, clasificación IP66.

6. Función de posicionamiento GPS.

7. Función de montaje de tableta; admite el uso de una tableta montada en el dispositivo.

8. Admite múltiples formas de uso, incluyendo mochila, fijo y montado en vehículo.

9. La mochila tiene compartimentos para antenas y almacenamiento de tabletas.

10. Función de visualización del nivel de la batería (contador de culombios).

11. Función de red RJ45.

12. Función de red 4G integrada (tanto internacional como nacional).

Ⅷ. ProductoLista de dispositivos

Ⅸ. ProductoInterfaz de operación

Ⅹ. Escenarios de aplicación
