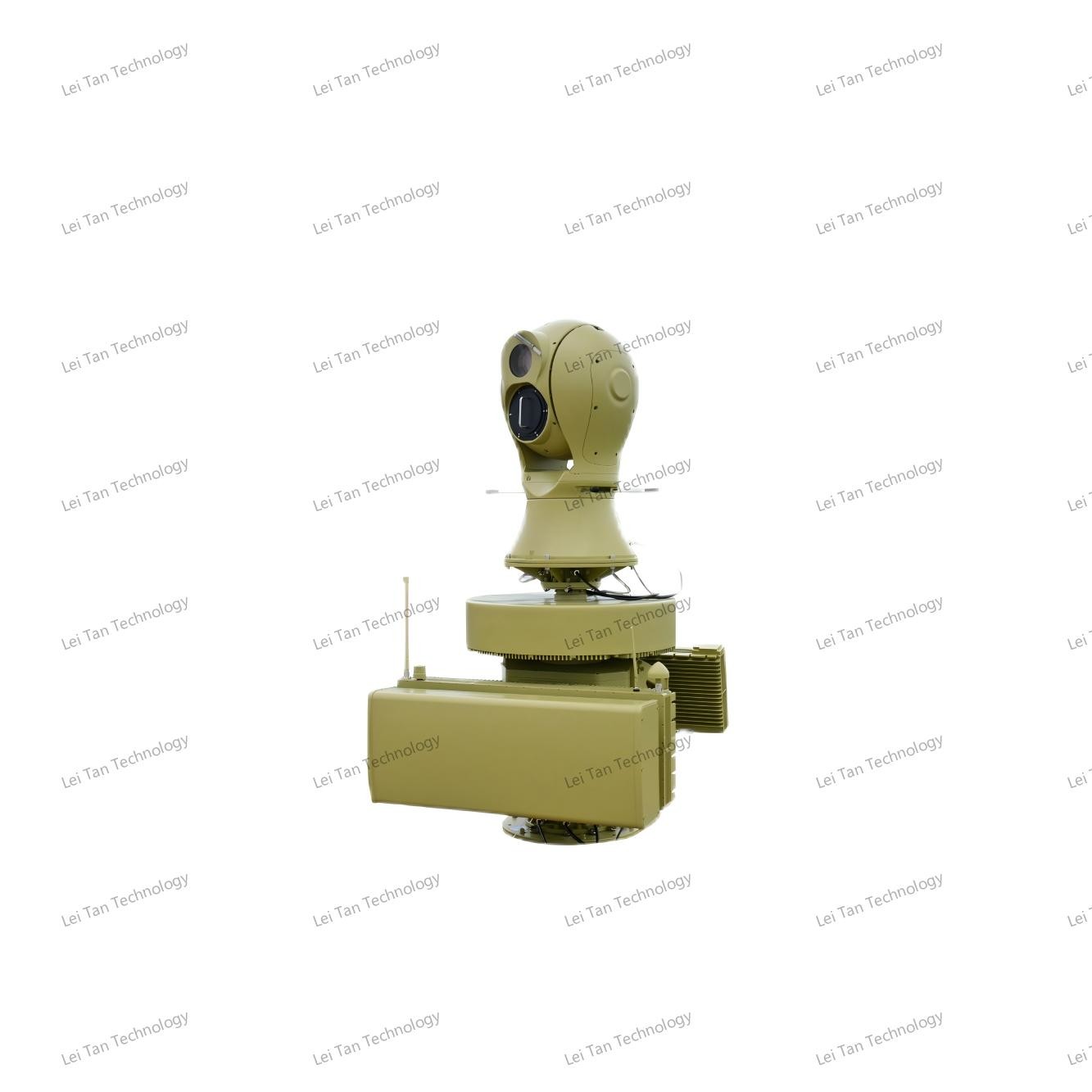

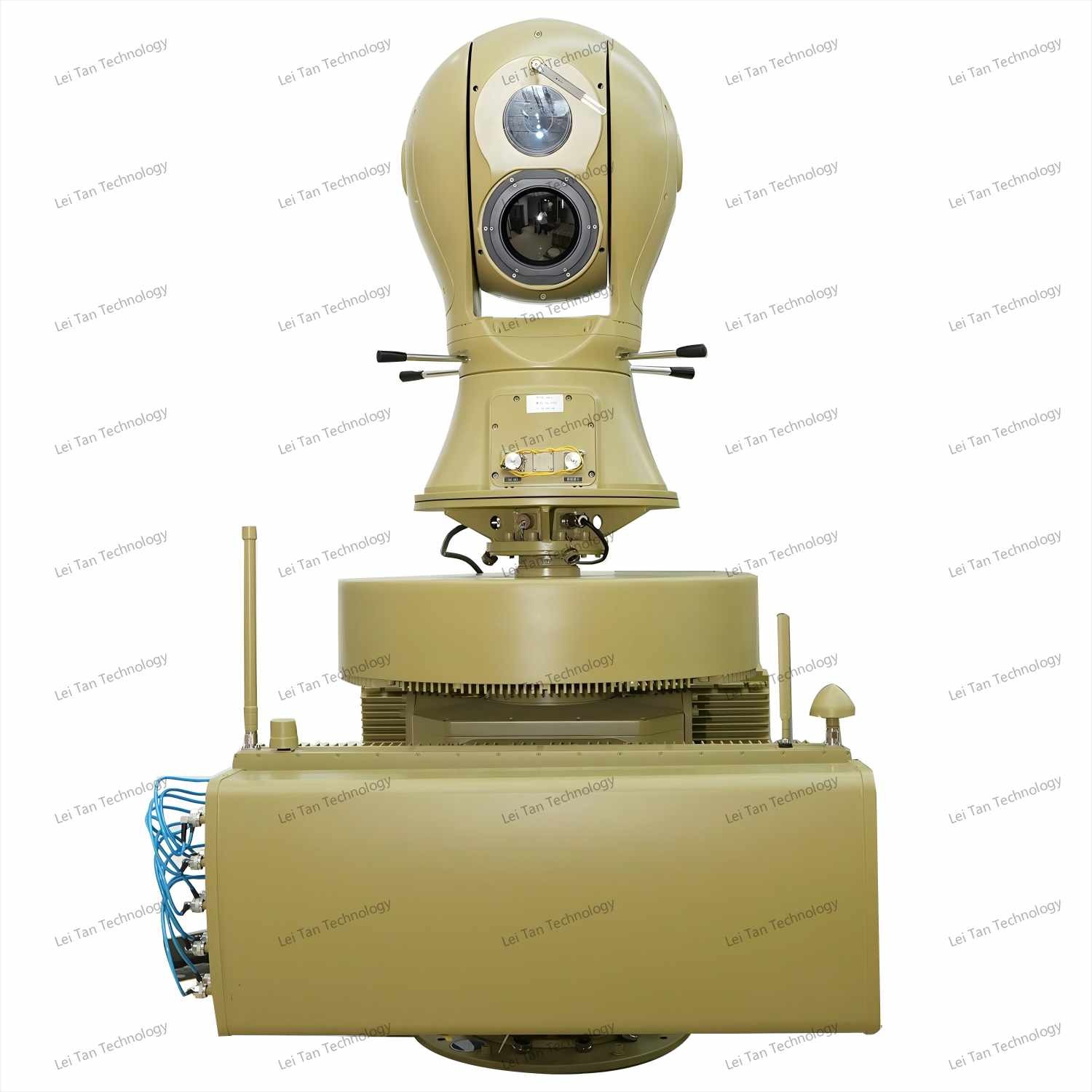

Radar de detección y vigilancia de drones en todo tiempo de Haidongqing
Ⅰ.Descripción del producto
The Haidongqing All-Weather UAV Detection and Surveillance Radar is a cutting-edge integrated counter-drone system designed to provide comprehensive protection against unauthorized unmanned aerial vehicles (UAVs)Combinando radar avanzado, detección de espectro, seguimiento electroóptico, interferencia de radiofrecuencia (RF) y tecnologías de engaño GNSS, este sistema garantiza una detección, seguimiento y detección robustas en tiempo real.y neutralización de drones en un radio de hasta 5 kilómetros.
Diseñado para una alta fiabilidad y adaptabilidad, el sistema funciona sin problemas en entornos extremos, incluidas condiciones climáticas adversas y entornos electromagnéticos complejos.Su arquitectura modular permite un despliegue flexible en infraestructuras críticas, instalaciones militares y eventos públicos a gran escala, ofreciendo una defensa de múltiples capas contra las amenazas de UAV de baja altitud, lento movimiento y pequeño (LSS).
ⅡCaracterísticas del producto
Fusión de sensores múltiples: integra radar, análisis de espectro y sensores electroópticos para capacidades de detección complementarias.
Funcionamiento en todo tiempo: Funciona de manera óptima en temperaturas que van desde -45°C hasta 65°C y soporta 10 niveles de resistencia al viento (protección IP65).
Seguimiento inteligente: emplea algoritmos impulsados por IA para el seguimiento de múltiples objetivos, clasificación automática (drones, aves, vehículos) y filtrado de desorden adaptativo.
Modos de contramedidas dobles: Combina la interferencia de RF (rango de 3 km) y el engaño GNSS (rango de 1-3 km) para obligar a los drones a aterrizar, flotar o regresar.
Alta precisión: alcanza una precisión angular de ≤1° RMS a 5 km y una precisión de posicionamiento de ≤0,005° para giradores servo.
Implementación en red: admite redes multi-dispositivo para la detección colaborativa y el llenado de huecos durante las fallas del sitio.
Gestión remota: Cuenta con monitoreo remoto, diagnóstico en línea y actualizaciones de firmware por aire.
Ⅲ. Funciones del producto
|
Control remoto
|
Apoya la funcionalidad de encendido/apagado remoto
|
|
Información de salida
|
Capaz de obtener información como la distancia, velocidad y ángulo de los objetos detectados
|
|
Seguimiento de múltiples objetivos
|
Apoya la lógica de conmutación de seguimiento de múltiples objetivos; puede rastrear las trayectorias de múltiples objetivos en tiempo real.
|
|
Procesamiento de fusión objetivo
|
Soporta el procesamiento de fusión de datos desde múltiples sensores.Gestión de zonas: permite la configuración flexible de zonas con posicionamiento preciso y la capacidad de activar alarmas de intrusión.
|
|
Gestión de zonas
|
Permite la configuración flexible de zonas con posicionamiento preciso y la capacidad de activar alarmas de intrusión.
|
|
Capacidad antiinterferencia
|
Cuenta con capacidades de ajuste en línea para la sensibilidad de detección y el rango de velocidad, así como la capacidad de filtrar interferencias anormales de trayectoria.Mediante el ajuste de sensibilidad y las funciones de filtración de trayectoria anormal, puede eliminar eficazmente las falsas alarmas causadas por el desorden.
|
|
Función de seguimiento en línea
|
Capaz de controlar el estado de funcionamiento y emitir alarmas de fallo; también tiene la capacidad de alertar cuando el dispositivo se desconecta.
|
|
Estado de la monitorización remota
|
Tiene capacidades de monitoreo remoto, puede informar el estado del dispositivo en tiempo real y cuenta con funciones de alarma en línea / fuera de línea para el dispositivo.
|
|
Función de autoinspección en línea
|
El dispositivo tiene la capacidad de realizar la autoinspección en línea.
|
|
Capacidad de procesamiento adaptativo
|
Tiene la capacidad de manejar adaptativamente el desorden del objetivo en movimiento y procesar mapas de desorden de manera adaptativa.
|
|
Función de enlace
|
Cuenta con una función de enlace radar-inclinación, con seguimiento de objetivos y captura de pruebas (modo de seguimiento automático, modo de seguimiento de radar, modo de seguimiento de imágenes).
|
|
Conexión en red y blanqueo de sitios múltiples
|
Capaz de conectarse a la red con varios dispositivos; tiene la capacidad de detección colaborativa de varios sitios; y tiene la capacidad de llenar los vacíos cuando los sitios vecinos fallan.
|
Ⅳ.Parámetros del producto
| Indicadores funcionales |
| Configuración estándar |
UAD-XTF-PZGLE05 (radar, espectro, electroóptico, interferencia, engaño, controlador y software de gestión) |
| Distancia de detección |
≥ 5KM |
| Banda de frecuencia de detección |
70 MHz a 6000 MHz, Nota: Se pueden personalizar otras bandas de frecuencia |
| Frecuencia engañosa |
El objetivo de la presente Decisión es garantizar que los Estados miembros cumplan los requisitos establecidos en el presente Reglamento. |
| Distancia engañosa |
≥ 1KM |
| Banda de frecuencias de interferencia |
Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero. |
| Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero. |
| Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. |
| Parámetros del radar |
Los parámetros detallados se indican a continuación: Parámetros de rendimiento del módulo de radar |
| Parámetros optoelectrónicos |
Parámetros fotovoltaicos Los parámetros detallados figuran en el cuadro siguiente *4 Parámetros de rendimiento del módulo fotovoltaico |
| Indicadores mecánicos |
| resistencia al viento |
10viento fuerte |
| Temperatura de funcionamiento |
-40 años.°C55°C |
| Temperatura de almacenamiento |
-45 años.°C65°C |
| Calificación de protección |
Protección IP65 |
| Humedad de funcionamiento |
No más El 95% |
| Interfaz de datos |
RJ45 |
| puerto de alimentación |
Válvulas de carga
Puesto en marcha en el momento de la detección |
| peso |
250 KG |
| Tamaño |
Se trata de un sistema de medición de la velocidad. |
| Características de la plataforma |
Lista blanca y lista negra, detección en tiempo real, seguimiento óptico, contramedidas automáticas, contramedidas manuales, mapa GIS, almacenamiento de datos, consulta de eventos. |
| Parámetros del indicador del módulo de detección del espectro |
| Banda de frecuencia de detección |
20 MHz-6 GHz |
| Radius de detección |
≥ 5 km |
| Identificar la distancia del radio |
≥ 5 kilómetros, puede reconocer algunas marcas y modelos de drones |
| Ángulo de detección |
360¿ Qué pasa? |
| Error de precisión de medición angular (raíz media cuadrada) |
Distancia igual o superior a 5 km ≤ 1° |
| Altitud mínima de detección |
Se trata de: |
| Parámetros del indicador del módulo de interferencia |
| Banda de frecuencias de interferencia |
5900 a 6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| puerto de alimentación |
50 W |
| Distancia de interferencia |
3KM |
| Parámetros del módulo de radar |
| Sistema de trabajo |
Sistema de matriz en fases (escaneo por azimut+escaneo por fase de elevación) |
| Banda de frecuencia de trabajo |
X banda |
| Potencia de detección efectiva |
≥ 5,0KM (UAV) |
| ≥ 8,0 KM ((Pedistas) |
| El número de vehículos que deben utilizarse para el ensayo de la homologación de tipo |
| ≥ 5,0KM (barcos) |
| Velocidad de detección |
0.5m/s-83m/s |
| Precisión de azimut |
≤ 0,3° (buscar); ≤ 0,3° (pista) |
| Precisión de la inclinación |
≤1,0° (buscar);≤0,5° (pista) |
| Tasa de datos |
≤ 5 s/círculo |
| Parámetros del índice del módulo optoelectrónico |
| Distancia de funcionamiento |
En el caso de visibilidad atmosférica ≥ 20 km, humedad ≤ 50% RH y diferencia de temperatura> 6K, distancia de detección de luz visible ≥ 5000 m, distancia de seguimiento ≥ 4000 m, distancia de reconocimiento ≥ 3000 m para 0.3 m × 0.3m objetivos de vehículos aéreos no tripulados; distancia de detección por imágenes térmicas ≥ 1500 m, distancia de seguimiento ≥ 1000 m, distancia de reconocimiento ≥ 1000 m |
