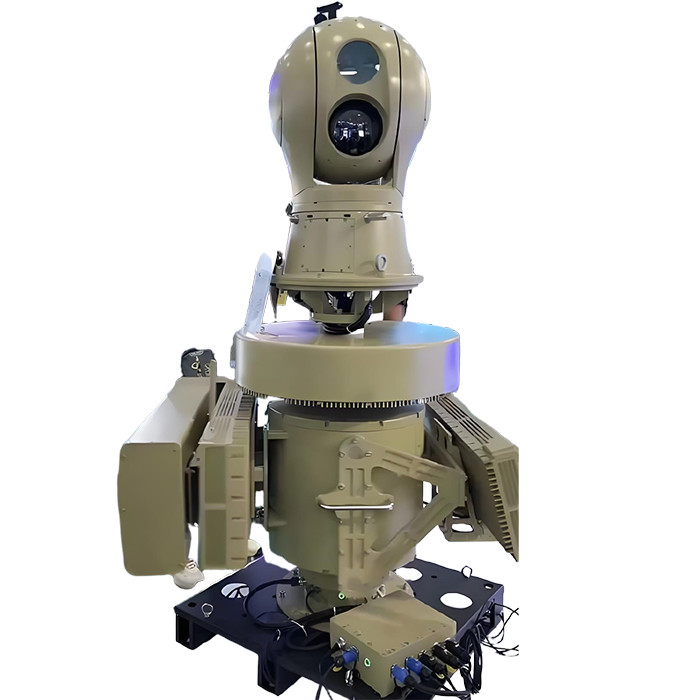

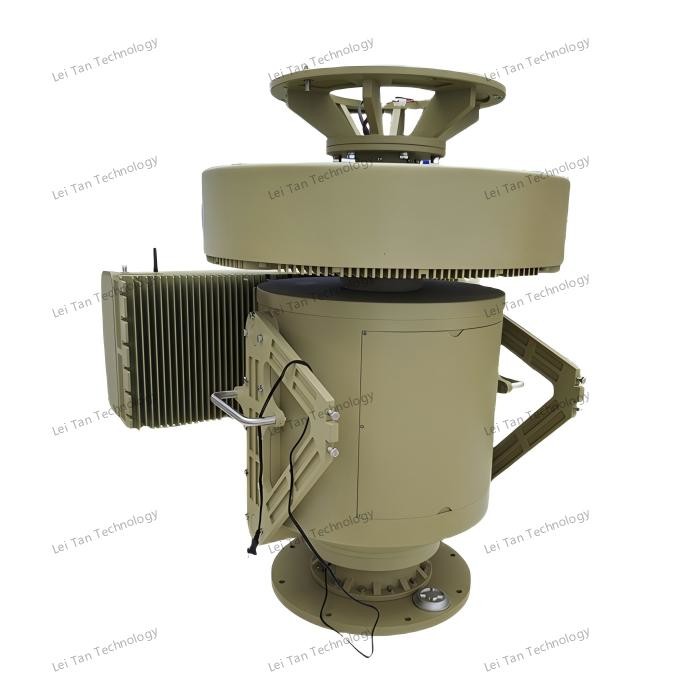

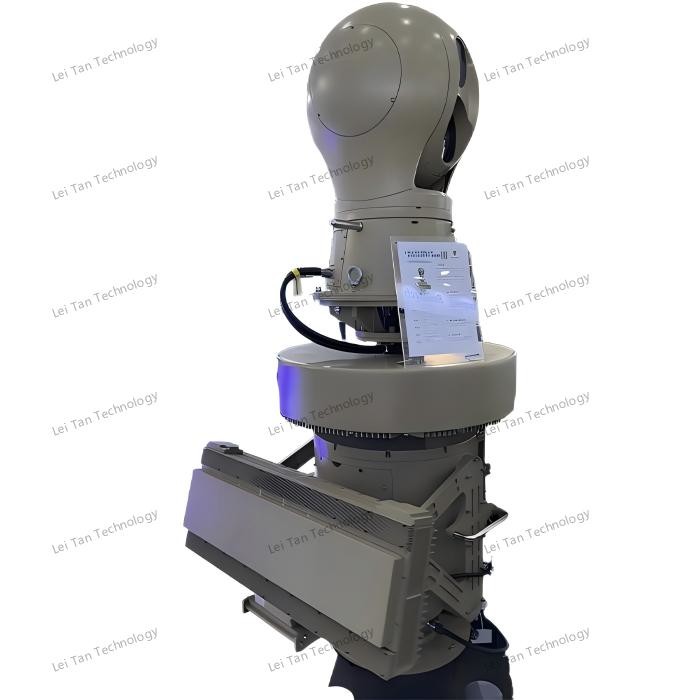

Diseño modular con sistema de defensa de radar de alto reconocimiento y disuasión de rendimiento estable
ⅠDescripción del producto
El diseño modular con un sistema de defensa por radar de alto rendimiento es una solución de seguridad avanzada y multifuncional diseñada para entornos de alta amenaza.Este sistema integra tecnología de radar de vanguardia con reconocimiento impulsado por IA para proporcionar vigilancia en tiempo real, detección de amenazas y mecanismos automatizados de disuasión.
ⅡCaracterísticas del producto
1Diseño modular y escalable
Adaptable a las diferentes necesidades operativas con componentes plug-and-play.Apoya la integración perfecta con la infraestructura de seguridad existente.Rango de detección y funcionalidad ampliables según los requisitos del usuario.
2Alta estabilidad confiabilidad
Diseñado para funcionar las 24 horas del día, los 7 días de la semana en entornos adversos (temperaturas extremas, polvo, lluvia, etc.).El suministro de energía redundante y los mecanismos de seguridad garantizan un funcionamiento ininterrumpido.Bajos requisitos de mantenimiento con funciones de autodiagnóstico.
3Disuasión de reconocimiento impulsada por IA
Algoritmos avanzados de aprendizaje automático para una clasificación de amenazas de alta precisión.Seguimiento en tiempo real de múltiples objetivos (drones, vehículos, personal).Protocolos de disuasión automatizados (alarmas, interferencia de señales o medidas contra drones).
4Tecnología de fusión de sensores múltiples
Combina sensores de radar, electroópticos (EO) e infrarrojos (IR) para una detección completa.Reduce los puntos ciegos y mejora la conciencia de la situación.La fusión de datos mejora la precisión de identificación del objetivo.
5. Interfaz amigable para el usuario de implementación rápida
Configuración rápida con un mínimo de calibración requerida.Software de control intuitivo con paneles de control personalizables.Monitoreo y control remoto a través de redes seguras.
Ⅲ. Funciones del producto
1Detección a larga distancia Advertencia temprana
Detecta amenazas a distancias extendidas (hasta [X] km, dependiendo de la configuración).Proporciona una alerta temprana para intrusiones no autorizadas o objetos que se acercan.
2. Clasificación automática de seguimiento de objetivos
El reconocimiento basado en IA distingue entre drones, vehículos, humanos y animales.Seguimiento continuo de objetivos en movimiento con predicción de trayectoria.
3. Alertas de evaluación de amenazas en tiempo real
Notificaciones instantáneas a través de alarmas visuales/auditivas o alertas basadas en la red.Prioriza las amenazas basadas en velocidad, trayectoria y proximidad.
4Contramedidas activas de disuasión
Despliegue señales de interferencia para desactivar drones hostiles o dispositivos de comunicación.Puede integrarse con contramedidas láser o cinéticas (opcional).
5Registro de datos y análisis post-misión
Los registros de detección, las transmisiones de video y los datos del radar para su revisión forense.Apoya la reproducción y el análisis para la formación o la mejora operativa.
6Operación centrada en la red
Compatible con los sistemas de mando y control (C2) para la gestión centralizada de la seguridad.Apoya la transmisión de datos cifrados para un acceso remoto seguro.
Ⅳ. Parámetros del producto
| Indicadores funcionales |
| Configuración estándar |
UAD-XTF-PZGLE05 (radar, espectro, electroóptico, interferencia, engaño, controlador y software de gestión) |
| Distancia de detección |
≥ 5KM |
| Banda de frecuencia de detección |
70 MHz a 6000 MHz, Nota: Se pueden personalizar otras bandas de frecuencia |
| Frecuencia engañosa |
El objetivo de la presente Decisión es garantizar que los Estados miembros cumplan los requisitos establecidos en el presente Reglamento. |
| Distancia engañosa |
≥ 1KM |
| Banda de frecuencias de interferencia |
Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero. |
| Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero. |
| Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. |
| Parámetros del radar |
Los parámetros detallados se indican a continuación: Parámetros de rendimiento del módulo de radar |
| Parámetros optoelectrónicos |
Parámetros fotovoltaicos Los parámetros detallados figuran en el cuadro siguiente *4 Parámetros de rendimiento del módulo fotovoltaico |
| Indicadores mecánicos |
| resistencia al viento |
10viento fuerte |
| Temperatura de funcionamiento |
-40 años.°C55°C |
| Temperatura de almacenamiento |
-45 años.°C65°C |
| Calificación de protección |
Protección IP65 |
| Humedad de funcionamiento |
No másEl 95% |
| Interfaz de datos |
RJ45 |
| puerto de alimentación |
Válvulas de carga
Puesto en marcha en el momento de la detección |
| peso |
250 KG |
| Tamaño |
Se trata de un sistema de medición de la velocidad. |
| Características de la plataforma |
Lista blanca y lista negra, detección en tiempo real, seguimiento óptico, contramedidas automáticas, contramedidas manuales, mapa GIS, almacenamiento de datos, consulta de eventos. |
| Parámetros del indicador del módulo de detección del espectro |
| Banda de frecuencia de detección |
20 MHz-6 GHz |
| Radius de detección |
≥ 5 km |
| Identificar la distancia del radio |
≥ 5 kilómetros, puede reconocer algunas marcas y modelos de drones |
| Ángulo de detección |
360¿ Qué pasa? |
| Error de precisión de medición angular (raíz media cuadrada) |
Distancia igual o superior a 5 km ≤ 1° |
| Altitud mínima de detección |
Se trata de: |
| Parámetros del indicador del módulo de interferencia |
| Banda de frecuencias de interferencia |
5900 a 6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| puerto de alimentación |
50 W |
| Distancia de interferencia |
3KM |
| Parámetros del módulo de radar |
| Sistema de trabajo |
Sistema de matriz en fases (escaneo por azimut+escaneo por fase de elevación) |
| Banda de frecuencia de trabajo |
X banda |
| Potencia de detección efectiva |
≥ 5,0KM (UAV) |
| ≥ 8,0 KM ((Pedistas) |
| El número de vehículos que deben utilizarse para el ensayo de la homologación de tipo |
| ≥ 5,0KM (barcos) |
| Velocidad de detección |
0.5m/s-83m/s |
| Precisión de azimut |
≤ 0,3° (buscar); ≤ 0,3° (pista) |
| Precisión de la inclinación |
≤1,0° (buscar);≤0,5° (pista) |
| Tasa de datos |
≤ 5 s/círculo |
| Parámetros del índice del módulo optoelectrónico |
| Distancia de funcionamiento |
En el caso de visibilidad atmosférica ≥ 20 km, humedad ≤ 50% RH y diferencia de temperatura> 6K, distancia de detección de luz visible ≥ 5000 m, distancia de seguimiento ≥ 4000 m, distancia de reconocimiento ≥ 3000 m para 0.3 m × 0.3m objetivos de vehículos aéreos no tripulados; distancia de detección por imágenes térmicas ≥ 1500 m, distancia de seguimiento ≥ 1000 m, distancia de reconocimiento ≥ 1000 m |
| Imagen térmica infrarroja |
Detector: plano focal infrarrojo de óxido de vanadio (VOx) sin enfriar
Rango espectral: de 8 a 14 μm
Resolución: 640×512
NETD: sea mejor que 30mK
Distancia focal de la lente: 31 a 155 mm, lente con zoom óptico continuo de 5x
Control de la lente: zoom eléctrico, enfoque manual/automático
Mejora de imagen: tecnología de mejora de detalles de imagen digital SDE
Seudo-color de polaridad: negro térmico, blanco térmico y múltiples opciones de pseudo-color disponibles
Ajuste de imagen: Brillo, contraste, corrección gamma
Formatos de codificación: H.264/H.265/MJPEG
Apoya una función de protección contra la luz fuerte |
| Luz visible de alta definición |
Sensor:1/1.8 "de la superficie del objetivo CMOS de grado de luz estelar, conversión de color ICR a negro
Resolución: 2688×1520
Iluminación: color: 0,002 Lux; blanco y negro: 0,0002 Lux
Formato de codificación: H.264/H.265/MJPEG
Mejora de imagen: admite un amplio rango dinámico, una fuerte supresión de la luz, estabilización electrónica de la imagen, reducción de ruido digital 3D y balance automático del blanco
Duración focal: 12,5 ̊775 mm lente de zoom eléctrico de alta definición
Deshazing: admite tanto el deshazing óptico como el electrónico |
| Función de seguimiento |
1Método de seguimiento: seguimiento de hardware integrado de extremo frontal
2Modo de seguimiento: manual, seguimiento automático, apoyo de enlace de radar
3- Conmutación de vídeo: seguimiento digital de alta definición de la luz visible/conmutación de vídeo infrarrojo digital
4Función de seguimiento: integrado en múltiples algoritmos de seguimiento, soporte de detección de múltiples objetivos, captura automática, zoom automático durante el seguimiento, visualización en tiempo real de la trayectoria del objetivo,antioclusión transitoria, etc. Seguimiento manual y automático, que admite el seguimiento de las conexiones de radar; Reconocimiento de objetivos durante el proceso de seguimiento; Identificación y seguimiento;Apoyar el seguimiento adaptativo de la puerta de onda de aire, y el tamaño de la caja de seguimiento se puede adaptar de acuerdo con el tamaño objetivo.
Display de seguimiento: equipado con visor de ojo de águila objetivo de seguimiento, la posición del ojo de águila se puede ajustar arbitrariamente, soportando visor de aumento de 2, 4 y 8x del objetivo |
| Análisis |
1. Construido en 16Tops procesador de potencia de computación
2Método de aplicación: módulo de análisis inteligente integrado en el extremo frontal
3Detección de comportamiento anormal: admite el reconocimiento de objetivos; admite la detección de intrusiones regionales, la detección de intrusiones transfronterizas, la detección de movimiento, etc.
Reconocimiento de clasificaciones: admite el reconocimiento de clasificaciones de objetivos como personas, automóviles, drones, aves, etc. (requiere asistencia del cliente para proporcionar conjuntos de datos) |
| Mejora de la función |
1Gestión de salud: admite la potencia de auto-prueba, consulta de estado y retroalimentación de código de fallo, y admite consultas de salud de hardware como luz visible, componentes de imágenes térmicas,motores de inclinación horizontal, temperatura del chip y tiempo de funcionamiento
2. Retroalimentación de datos: tiene funciones de retroalimentación y posicionamiento de consulta en tiempo real para el ángulo de visión del campo de la lente, el aumento, el valor ZOOM / FOCUS y el ángulo del tocadiscos,y admite funciones de consulta/retroalimentación y posicionamiento en tiempo real para ángulos horizontales y de paso
Actualización y mantenimiento: se puede reiniciar de forma remota, función de actualización remota, conveniente para el mantenimiento del sistema |
| Parámetros de índice del módulo del giradiscos servo |
| Plato giratorio de un solo eje |
1Ángulo de rotación de la plataforma giratoria: rotación continua en azimut N × 360 °
2Velocidad máxima de azimut: ≥ 130 °/s
3Velocidad mínima de azimut: ≤ 0,1 °/s
4Aceleración máxima del azimut: ≥ 90 °/s2
5Precisión de orientación: ≤ 0,1 °
6Tiempo de respuesta mínimo fijo: ≤ 2 s (estable de 0 ° a 90 °)
Rango de ajuste de la distancia de inclinación: no inferior a -25 ° a 10 ° |
VI: Características del producto
|
Características del producto
|
El sistema anti-drones Hai Dong Qing puede monitorear y rastrear los movimientos de los drones en tiempo real.El sistema puede identificar y localizar rápidamente objetivos de drones., obteniendo su ubicación, velocidad y trayectoria de vuelo en tiempo real.
|
|
Interferencia y engaño
|
En el modo de interferencia, el sistema puede activar automáticamente o manualmente la interferencia de radio, obligando a los drones a aterrizar inmediatamente, flotar,o regresar a la baseEn el modo de engaño, el sistema utiliza la tecnología de suplantación GNSS para guiar a los drones fuera de su trayectoria de vuelo prevista, lejos de las áreas restringidas y centrales.
|
|
Análisis de la situación y toma de decisiones de mando
|
El sistema anti-drones Hai Dong Qing puede analizar la situación de las amenazas de drones detectadas y proporcionar a los usuarios apoyo para la toma de decisiones de comando.El sistema evalúa rápidamente el nivel de amenaza de los drones utilizando datos en tiempo real obtenidos del radar., sensores ópticos y equipos de reconocimiento electrónico, combinados con modelos de evaluación de amenazas preestablecidos, y ofrece recomendaciones de respuesta correspondientes a los usuarios.
|
|
Respuesta coordinada a varios niveles
|
El sistema admite modos de eliminación de interconexión de tres niveles y de dos niveles que incluyen tecnologías de radar, espectro y electroópticos.detección del espectro, y el seguimiento electroóptico trabajan juntos para proporcionar un monitoreo y seguimiento integrales de los drones, ajustando automáticamente las estrategias de interferencia o engaño basadas en los niveles de amenaza.En el modo de interconexión de dos niveles, los usuarios pueden elegir las combinaciones de radar con espectro, radar con electro-óptico,o espectro con electro-óptico basado en situaciones reales para abordar de manera flexible las amenazas de los drones en diferentes escenarios.
|
|
Protección regional
|
El sistema anti-drones Hai Dong Qing puede proteger eficazmente grandes áreas.Su amplia cobertura y sus poderosas capacidades de monitoreo y interferencia le permiten proporcionar una vigilancia integral de las zonas de alerta y las áreas centrales., asegurando que las regiones críticas permanezcan a salvo de las amenazas de los drones.
|
