Ⅰ. Descripción general del producto

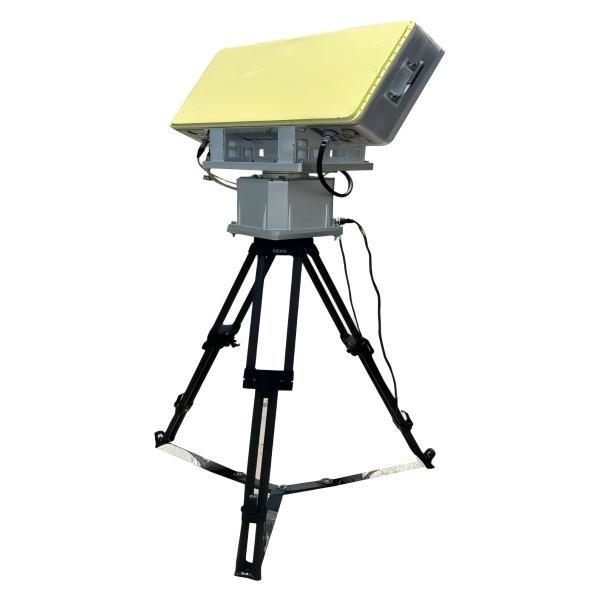

El LKXR-XD107 es un radar de vigilancia de baja altitud de banda X que combina un escaneo unidimensional de altura AESA con una rotación mecánica de azimut de 360 °.Localiza y rastrea los objetivos en movimiento, helicópteros, UAV y buques de superficie que vuelan a baja altitud, incluso en entornos de gran desorden en el suelo, proporcionando datos de objetivos en tiempo real a los operadores.
ⅡPuntos de venta clave
• Detección a larga distancia bajo-lento-pequeño: ≥5 km en drones de 0,01 m2, ≥12 km en objetivos de 1 m2
• Más de 200 pistas simultáneas con alta tasa de actualización
• Amplia cobertura de altitud (−10°~40°) con inclinación ajustable para diversos terrenos
• Los algoritmos robustos para evitar el desorden garantizan un funcionamiento fiable en las zonas urbanas, costeras y montañosas
• Compacto y ligero: sistema total ≤52 kg, desplegable por dos soldados en <15 min
Ⅲ.Especificaciones
|
Parámetro
|
Valor
|
|
Tipo de radar
|
El AESA 1D (elevación) + escaneo mecánico del azimut
|
|
Banda de frecuencia
|
Banda X
|
|
Cobertura por azimut
|
0° 360°
|
|
Cobertura de la elevación
|
-10° ≈ 40° (diseño de escaneo electrónico ± 60°)
|
|
Velocidad de rotación de la antena
|
12 rpm / 15 rpm seleccionables
|
|
Rango de detección (Pd=0).8
|
Pfa = 10−6)
Se aplicarán las siguientes medidas:
|
|
Rango ciego
|
180 m
|
|
Resolución de rango / exactitud
|
10 m / ≤ 5 m RMS
|
|
Resolución de azimut / exactitud
|
3° / ≤ 0,5° RMS
|
|
Resolución de elevación / exactitud
|
7° / ≤ 0,5° RMS
|
|
Precisión de la velocidad
|
No más de 0,4 m/s
|
|
Velocidad radial objetivo
|
1 ̊80 m/s
|
|
Pistas simultáneas máximas
|
≥ 200
|
|
Transmisión de energía
|
de una potencia máxima de
|
|
Tamaño de la parte frontal
|
Las medidas de ensayo se aplicarán en el caso de los vehículos de la categoría M1 y M2.
|
|
Peso del sistema
|
Se aplicarán las medidas siguientes:
|
Ⅳ.Características del producto
• El escaneo híbrido mecánico AESA + ofrece una cobertura de círculo completo sin zonas ciegas
• Medición de alta precisión: rango ≤ 5 m RMS, azimut/elevación ≤ 0,5° RMS
• Auto-prueba y aislamiento de fallas incorporados hasta la LRU
• Transmisor de estado sólido para un MTBF alto y bajo mantenimiento
• Los aparatos electrónicos con clasificación IP65 soportan ambientes adversos (−40 °C a +55 °C, 95 % de humedad corporal)
